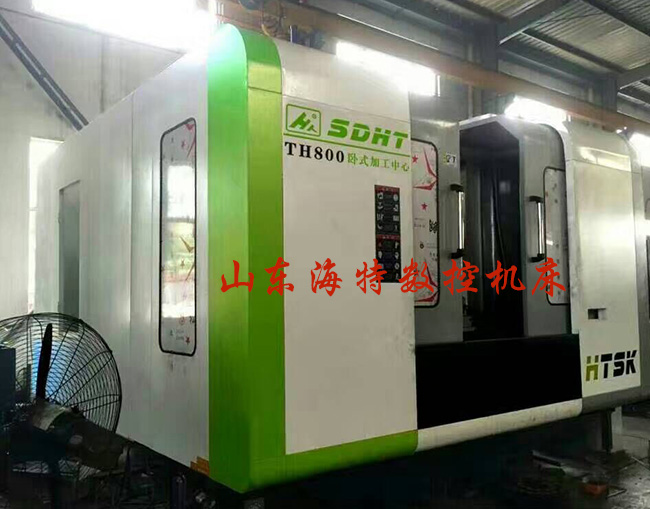

TOM800臥式加工中心技術參數：

型號		單位	TOM800
工作臺尺寸		mm	800×800mm
工作臺分度			1°
*大承重		Kg	4000kg
工作臺T型槽			7/22/100
X軸行程		mm	1190
Y軸行程		mm	1020
Z軸行程		mm	1050
定位精度(VDI 3441)		mm	300mm/+ 0.005mm
重復精度(VDI 3441)		mm	300mm/+ 0.003mm
主軸中心線至工作臺面距離		mm	152～1172
主軸端面至工作臺中心距離		mm	50-1100
主軸轉速		rpm	6000
快速位移	X，Y軸	mm/min	24
	Z軸	mm/min	24
切削進給		mm	1-6000
*小輸入單位		mm	0.001
X  Z向伺服電機		N.m	22/18
Y向伺服電機（報閘）		N.m	22
主軸伺服電機		Kw	22
APC伺服電機		N.m	12
刀系統  刀柄型號			BT50
凈重		Kg	26800

TOM800臥式加工中心配置
日本發那科系統  臺灣譚佳回轉工作臺  主軸中心出水帶環噴   臺灣絲杠  臺灣鏈?zhǔn)降稁?nbsp; 日本NSK軸承   臺灣鎖緊螺母

TOM800臥式加工中心主要結構及特點
1.主要部件采用有限元分析進行優化，主要鑄鐵采用高強度鑄鐵金相組織穩定，經過時效、噴砂、回火等工藝確保機床長期使用精度的穩定性。
2機床采用整體T型鑄造床身，龍門立柱，正掛箱主軸箱結構。床身內部布置三角加強筋，床身結構厚重，從而使機床得到高剛性和長久穩定的精度，
3.高速高剛性主軸單元結合伺服主軸電機；X/Y/Z采用大扭矩伺服電機。
4.X/Y/Z采用臺灣大直徑高精度高強度滾珠絲杠配合日本NSK滾珠絲杠專用對子軸承與高精密進口鎖緊。
5.X/Y/Z三向?qū)к壊捎门_(tái)灣上銀直線導軌，精度高、速度快耐磨損或者根據客戶要求選擇硬軌道設計剛性強
